XL(F)21动力柜

产品形貌


一、概述


XL(F)21系列动力配电柜适用于发电厂及工）企业、交流电压500V及以下的三相三线，，，三相四线。。。三相五线制系统，，，作动力照明配电之用。。。XL（F）21型动力配电柜系户内装置，，，靠墙装置，，，屏前磨练。。。

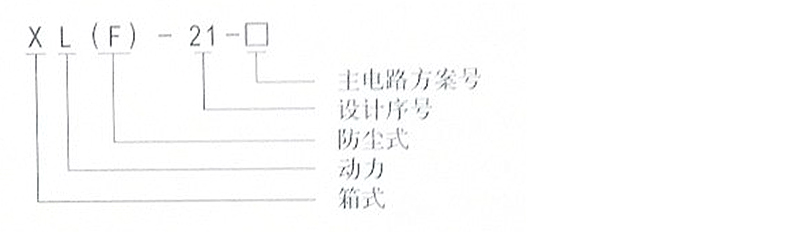

二、 型号寄义


yl23455永利(中国集团)有限公司

三、使用情形条件

3.1情形温度：-5C~+40℃，，，且24h内的平均温度不凌驾+35℃。。。
3.2海拔高度：不凌驾2000m。。。
3.3相对湿度：在周围空气温度为+40℃时不凌驾50%；；；；；；在较低温度下可以有较高的相对湿度（如：+20C时为90%），，，思量到温度的转变允许爆发适度的凝落3.4装备装置时与笔直面的倾斜度应不凌驾5°。。。装备应装置在无强烈振动、无攻击及无侵蚀的场合。。。

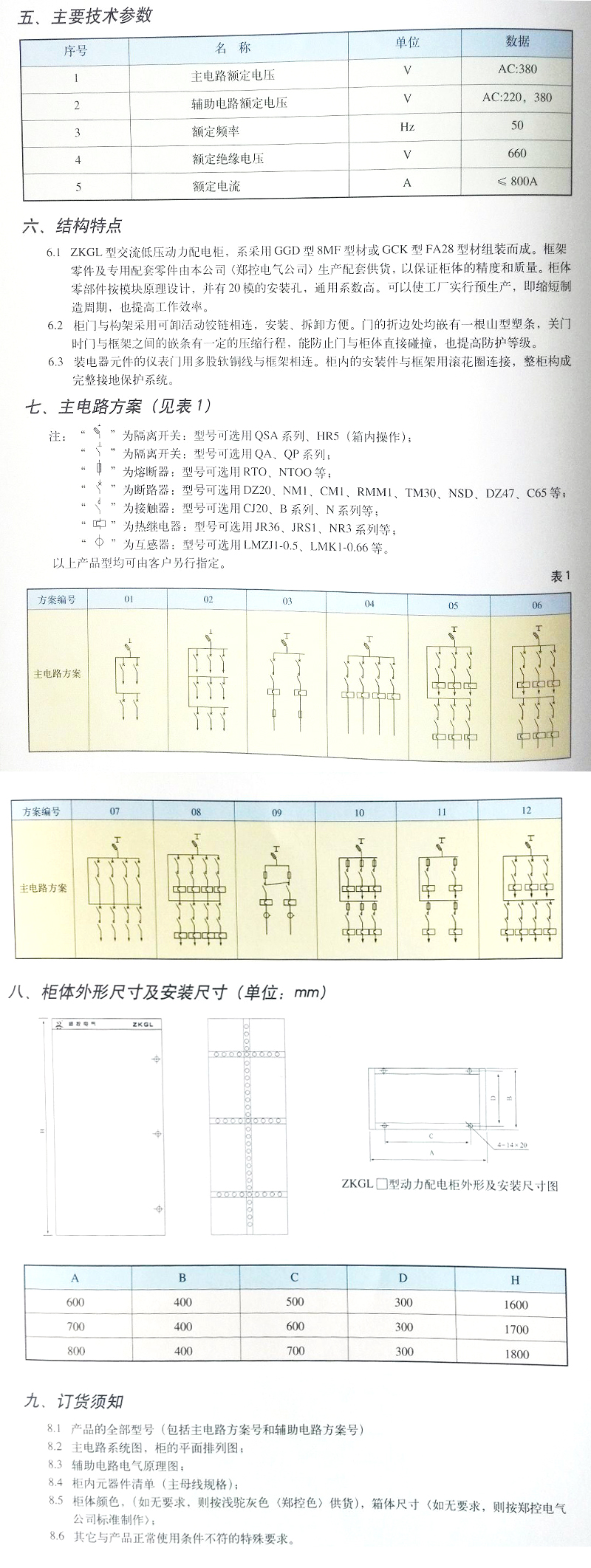

四、 主要手艺参数

序号

名称

单位

数据

1

主电路额定电压

AC：380

2

辅助电路额定电压

V

AC：220,380

3

额定频率

Hz

50

4

额定绝缘电压

V

660

5

额定电流

A

<800A



五、 产品结构

XL(F)-21型低压动力配电柜系户内靠墙装置，，，单眼前开门的配电装置，，，其基本结构接纳钢板弯制及角钢焊接而成。。。前右侧可装设刀开关操作手柄，，，作为电源切断与接通操作之用，，，箱门上可装设操作按钮，，，指示灯及显示仪表，，，翻开箱后，，，配电相内部装备全为敞露便于磨练维护，，，本配电箱装有空气断路器，，，熔断器作为短路�；；；；；；ね�，，，还装有接触器和热继电器。。。门与壳体均焊有接地螺钉，，，确�？？翘逵氲嘏煽�。。。

六、验收、装置、使用注重事项

产品到货后，，，首先应检查包装是否完整无损，，，关于不连忙装置的产品，，，应凭证正常使用条件的划定，，，置于顺应的场合。。。
6.1产品装置基础槽钢及螺栓由用户自备，，，基础槽钢与柜体毗连孔（见图1）
62产品在装置完毕后，，，投入运行前举行如检查与试验：
6.2.1检查柜体被复层漆膜有无脱落，，，柜内是否干燥、清洁；；；；；；
6.2.2主要电器及辅助接点的通断是否可靠、准确；；；；；；
6.2.3主要元件的选型、接线原理是否与原理图样相符：
6.2.4用500v兆欧表绝远钥够得低于1M2.丈量时注重断开不可遭受电压及电子元件接线。。。
6.3使用注重事项刀熔开关、空气断路器等，，，经多次合、分后，，，会使主触头局部烧伤和爆发炭类物质，，，使接触电阻增大，，，应按期对低压空气断路器按其使用说明书要求举行维护和磨练。。。

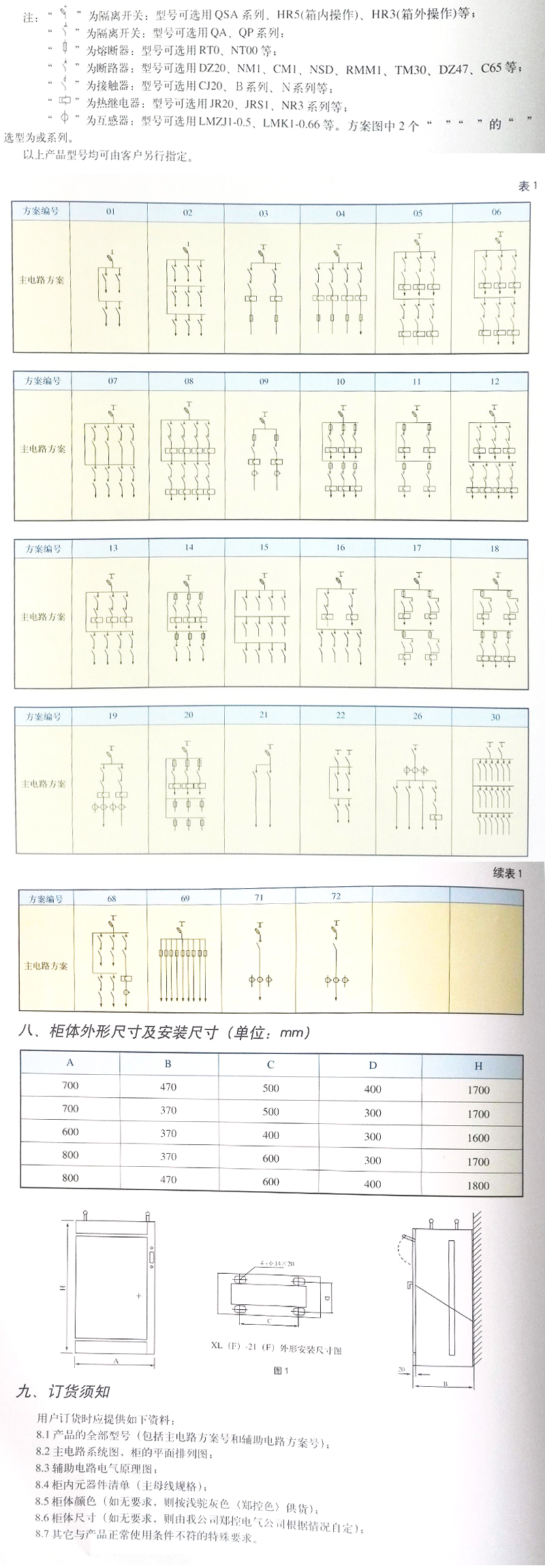

七、主回路计划（见表1）
